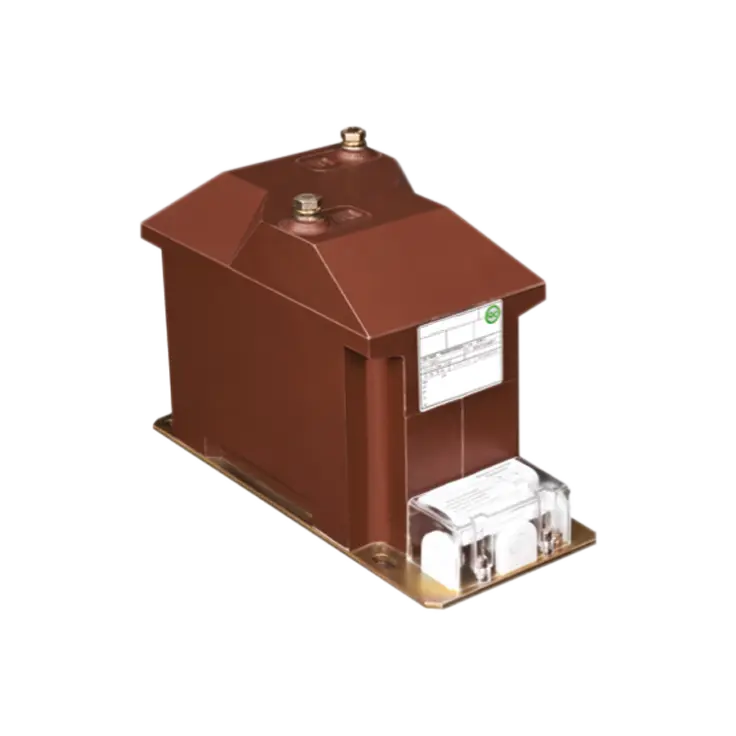

Zweipolige Spannungswandler Typ 2VB12, 2VB24

Betriebsbedingungen für Spannungswandler

• Wenn die Sekundärklemmen an Mess- oder Schutzgeräte angeschlossen sind, sollte eine der Klemmen für die Sicherheit geerdet werden, wie in Abbildung VT-1.
• Die Grundplatte muss geerdet werden.
• Die Sekundärklemmen dürfen während des Betriebes nicht kurzgeschlossen werden, dies kann zum Ausfall des Wandlers führen.
• Wenn eine der Sekundärwicklungen des Spannungswandlers nicht betrieben wird, muß eine der Klemmen geerdet werden, wie in Abbildung VT-2.
• Bei einphasigen Wandlern soll die Neutralleiterklemme der Primärwindung „N“ in den Erdungsanlagen geerdet werden, wie in Abbildung VT-3.

Weitere wichtige Punkte und Hinweise

Beim Einsatz des einphasigen, isolierten, induktiven Spannungswandlers ist es sehr wichtig zu beachten, dass beim Schliessen eines Schaltkreises oder während abklingender Periode eines Erdschlusses Ferroresonanz auftreten kann.

Ferroresonanz kann zu der Überhitzung und Zerstörung des Spannungswandlers führen oder hohe Spannungen induzieren.Im allgemeinen kann Ferroresonanz durch den Einsatz eines geeigneten Widerstands behoben werden. Der Widerstand wird als Bürde in offener Dreickschaltung eingesetzt, gebildet von Dreieckswindungen der drei Spannungswandler. Die offene Dreieckschaltung soll immer nur an einem Punkt geerdet werden, wie in Abbildung VT-4 zu sehen. Die offene Dreieckverbindung kann auch zur Erdschlussüberwachung mit den geeigneten Geräten verwendet werden.

Da die Anzahl der Kabelsysteme in den Energieverteilungsystemen zunimmt, ist der Schutz der Spannungswandler für den ungestörten Systembetrieb ohne einen Ausfall und/oder Ausfallzeit sehr wichtig. Aus diesem Grund ist es immer empfehlenswert, in einphasigen induktiven Spannungswandlern offene Dreieckswindungen anzuwenden.

Der Einsatz von offenen Dreieckswindungen kann in einigen Fällen selbst zum Schutz des Spannungswandlers nicht genügen. Ein Konstrukteur soll immer den richtigen Überspannungsableiter Avalanchedioden, Begrenzer und/oder deren Kombinationen für die Betriebsfähigkeit des Verteilersystems nach einer Störung oder einem Störfall verwenden.
