Stromwandler für Innenraum

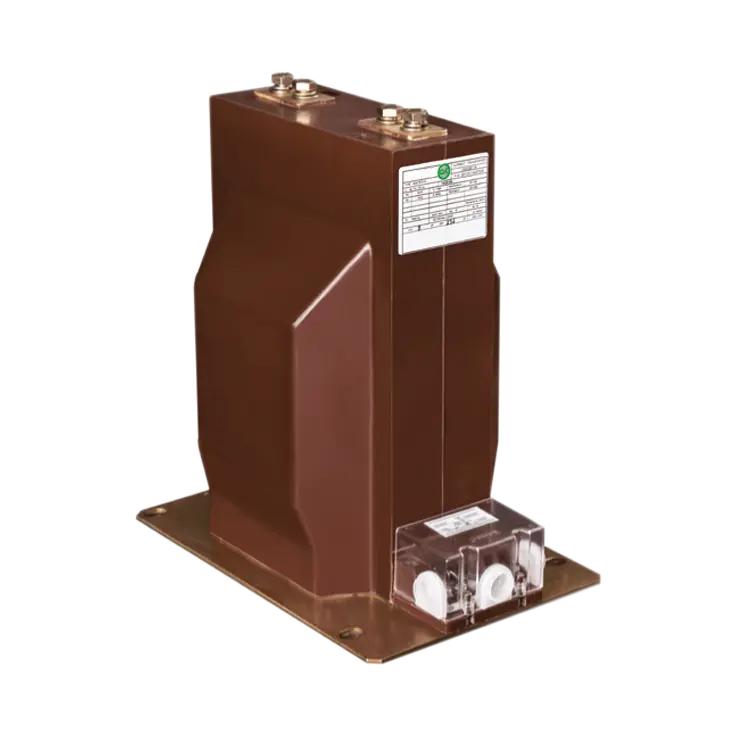

Stützerstromwandler Typ AB36, AB36-T
- 36 kV Standard: IEC 60044-1/6
- VDE 0414, ANSI, GOST
- Auf Anfrage mit kapazitivem Spannungsabgriff
- Auf Anfrage mit Barrieren
| Typ: | AB36 | AB36-T |
|---|---|---|
| Betriebsspannung (max.): | 36 kV | 36 kV |
| Prüfspannungen: | 70/170 kV | 70/170 kV |
| Nennfrequenz: | 50 oder 60 Hz | 50 oder 60 Hz |
| Max. Primärnennstrom: | 3000 A | 3000 A |
| Sekundärnennstrom: | 1 oder 5 A | 1 oder 5 A |
| Kurzeit – Thermischer Nennstrom (1s): | max. 60 (max. 1000 x lₙ) kA | max. 60 (max. 1000 x lₙ) kA |
| Dynamischer Nennstrom l dyn: | max. 60 (max. 1000 x lₙ) kA | max. 60 (max. 1000 x lₙ) kA |
| Gewicht: | ca. 42 - 52 kg | ca. 46 – 56 kg |
Haben Sie spezielle Anforderungen?
Wir freuen uns darauf, Ihre individuellen Wünsche zu erfüllen. Kontaktieren Sie uns für maßgeschneiderte Lösungen!
Haben Sie Fragen zu unserem Produkt, wünschen Sie eine persönliche Beratung oder möchten Sie eine Bestellung aufgeben? Unser Team steht Ihnen gerne mit Rat und Tat zur Seite!
Betriebsbedingungen für Stromwandler
- Wenn die Sekundärklemmen an Mess- oder Schutzgeräte angeschlossen sind, sollte eine der Klemmen aus Sicherheitsgründen geerdet werden, wie in Abbildung CT-1.
- Die Sekundärkreise des Stromwandlers sollten niemals offen betrieben werden.
- Der Sekundärkreis des Stromwandlers, der nicht betrieben wird, sollte immer kurzgeschlossen und geerdet werden, wie in Abbildung CT-2.
- Bei umschaltbaren Wandlern oder Wandlern mit angezapften Sekundärklemmen müssen ungenutzte Klemmen offen gelassen werden, wie in Abbildung CT-3 gezeigt.
- Die Stromwandler mit kapazitivem Spannungsabgriff (Ck) sind an die Spannungsanzeiger anzuschliessen. Falls die Anzapfung nicht verwendet wird, soll sie geerdet werden, wie in Abbildung CT
